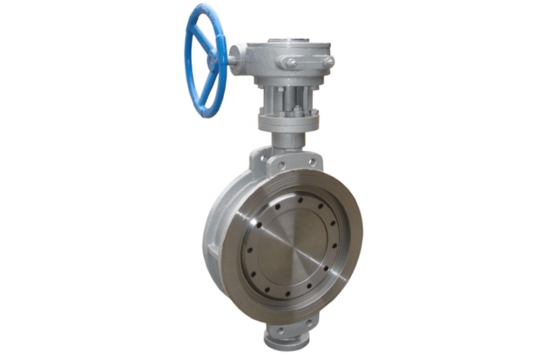

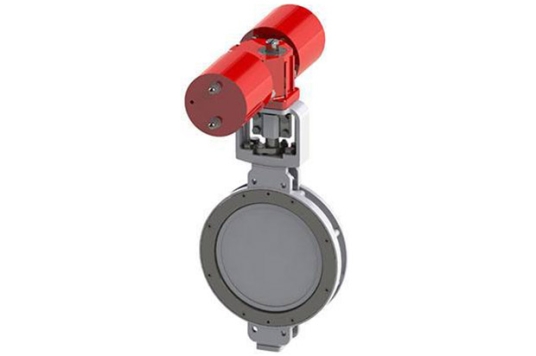

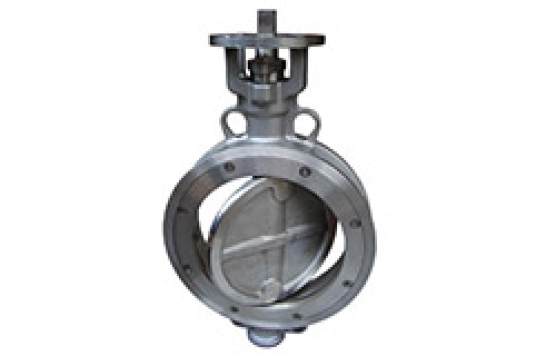

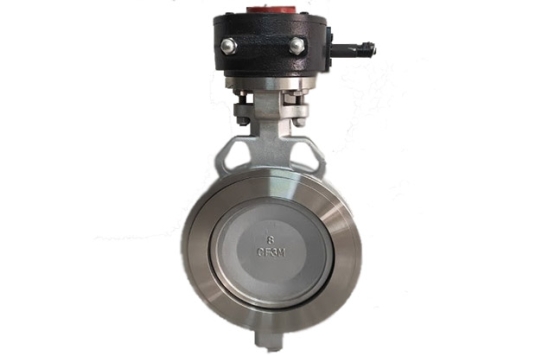

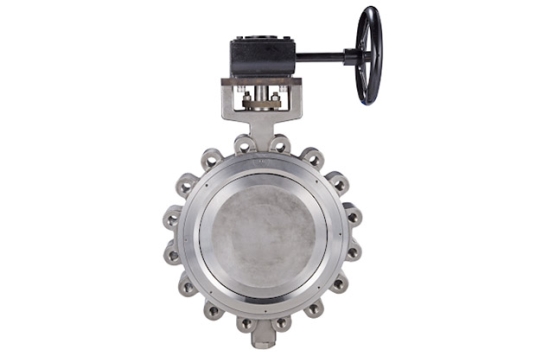

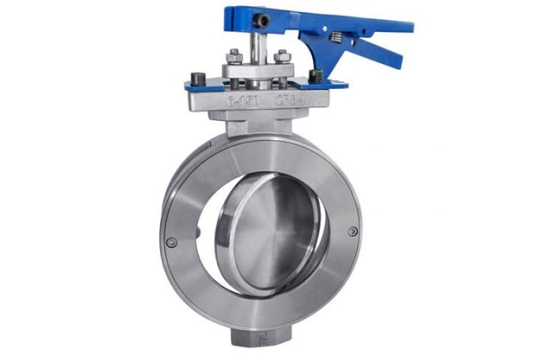

Yüksek Performanslı Kelebek Vana
Küresel sızdırmazlık yüzeyine ve tek parça esnek dudak conta yuvasına sahip çift eksantrik kelebek plakası, güvenilir sızdırmazlık ve ayar özellikleri gerektiren durumlar için uygundur. Çift eksantrik kelebek plakasının tasarımı sayesinde vana, sıkı sızdırmazlık performansına ve uzun bir kullanım ömrüne sahiptir. Akışı hızlı bir şekilde kesmek veya ayarlamak için kullanılabilir. Ürün, çeşitli endüstriyel boru hatlarında sıvı ve gazların (buhar dahil) taşınması için uygundur. Ayrıca klor, oksijen, yüksek vakum, kükürte dayanıklı veya aşındırıcı ortamlar gibi ortamlarla da kullanılabilir.
Üretim Aralığı
-
Gövde malzemesi: karbon çeliği, paslanmaz çelik, alaşımlı çelik
-
Tam çaplı ve daraltılmış çaplı tasarım
-
Nominal çap: DN50-DN800
-
Basınç aralığı: 0,6 MPa~2,5 MPa
-
Yapı Tipi: tek eksantrik, çift eksantrik
-
Bağlantı Ucu: Gofret, Flanşlı, Lug
-
Çalışma sıcaklığı: -46℃~550℃
-
Çalışma şekli: Sonsuz dişli, Pnömatik aktüatör, Elektrikli aktüatör
Tasarım Özellikleri
-
Yüksek performanslı kelebek vananın torku daha düşüktür.
-
İyi yangın direnci. Sert contalı yapı, temel yangın koruma özelliklerine sahiptir.
-
Her iki yönde de sıfır sızıntı.
-
Bakımı kolaydır. Kelebek plaka ve valf gövdesi sökülmeden valf yuvası değiştirilebilir.
-
Çift eksantrik yapı, sık açılmadan kaynaklanan sızdırmazlık sürtünmesini azaltır.
Tasarım Standartları
-
Tasarım ve Üretim: GB/T12238-1989; JB/T8527-1997; API609、MSS SP-67、MSS SP-68
-
Yüz Yüze Boyut: GB/T12221-1989
-
Flanş Bağlantı Boyutu: GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000; ASME B16.5(NPS≤24)、ASME B16.47 B
-
Test ve Muayene: GB/T13927-1992; JB/T9092-1999; API598
-
Uçtan kaynaklı: ASME B16.25
-
Sıcaklık ve basınç derecesi: ASME B16.34
-
Yangına Dayanıklı Tasarım: API 607
