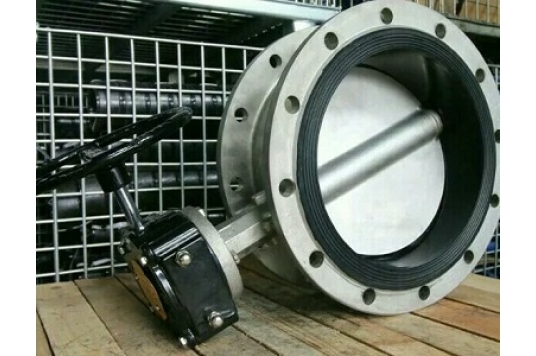

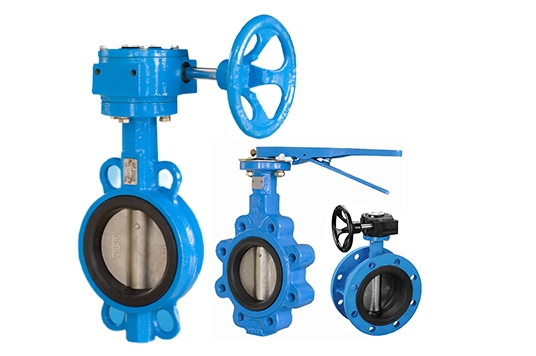

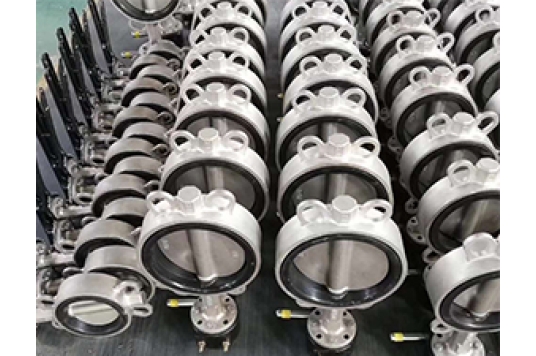

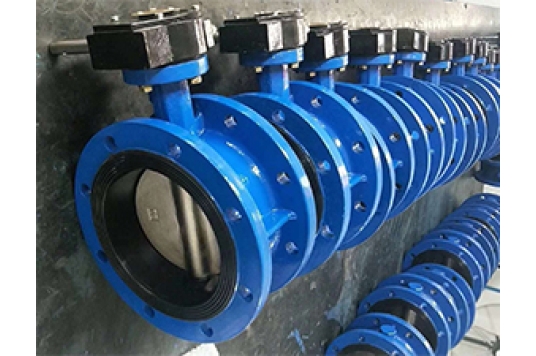

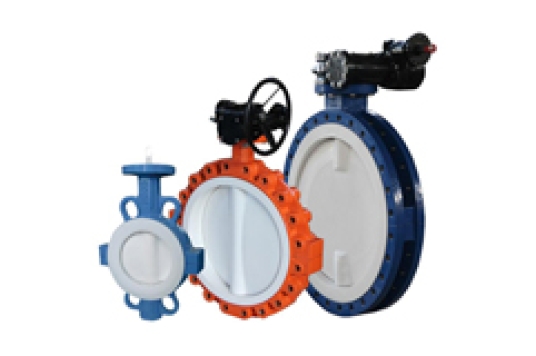

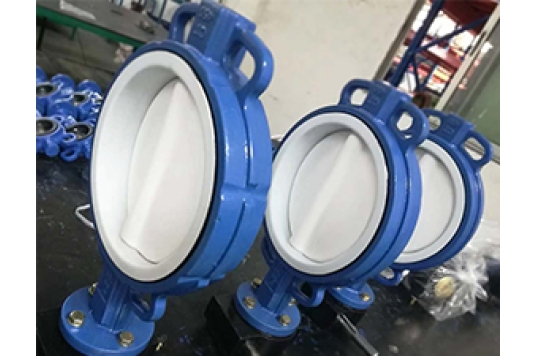

Merkez Hatlı Kelebek Vana
Merkez hat kelebek vanası, boru hattı sisteminin açma-kapama ve akış kontrolünü sağlamak için kullanılan bir bileşendir. Merkez hat kelebek vanasının yapısal özelliği, vana gövdesi ekseni, kelebek plakası merkezi ve gövde merkezinin aynı konumda olmasıdır. Genellikle gıda, ilaç, kimya endüstrisi ve petrol endüstrisinde, elektrik enerjisi, tekstil, kağıt imalatı ve diğer su temini, drenaj ve gaz boru hatlarında akışı düzenlemek ve akışkanları kesmek için kullanılır.
Üretim Aralığı
Gövde malzemesi: karbon çeliği, paslanmaz çelik, alaşımlı çelik
Tam çaplı ve daraltılmış çaplı tasarım
Nominal çap: DN50-DN1400
Basınç aralığı: 1.0MPa-1.6MPa
Bağlantı Ucu: Gofret, Flanşlı, Lug
Çalışma sıcaklığı: -46℃~150℃
Çalışma şekli: Sonsuz dişli, Pnömatik aktüatör, Elektrikli aktüatör.
⸻
Tasarım Özellikleri
Basit ve kompakt yapı, küçük ve hafif, kolay taşıma, kurulum ve sökme.
90° açılıp kapanabilir, anahtarlama hızlıdır. Minimum çalışma torku, enerji tasarrufu.
İyi sızdırmazlık performansı, uzun kullanım ömrü ve sıfır sızıntı elde edilebilir.
Farklı parça malzemeleri seçilebilir, çeşitli ortamlara uygulanabilir.
Akış karakteristiği doğrusala benzer, iyi performans sağlar.
⸻
Tasarım Standartları
Tasarım ve Üretim: GB/T12238, ISO 10631, BS EN593
Yüz Yüze Boyut: GB/T12221, ISO 5752, BS EN558-1
Flanş Bağlantı Boyutu: GB/T17241.6, ISO 7005-2, BSEN1092-2002
Test ve Muayene: GB/T13927, JB/T9092, ISO 5028, BS 6755-1
