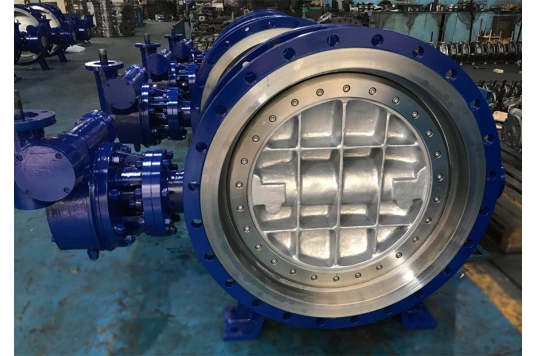

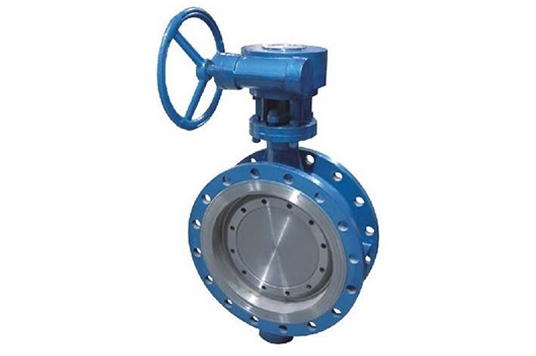

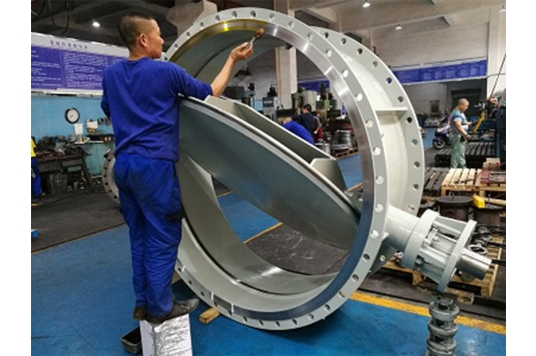

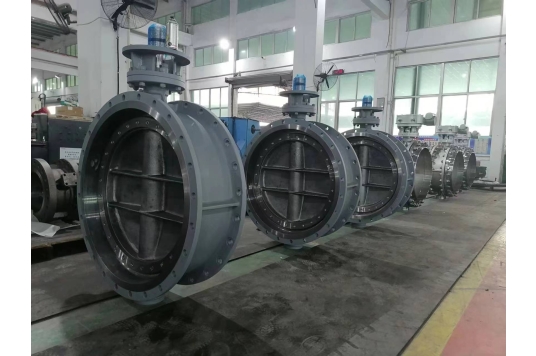

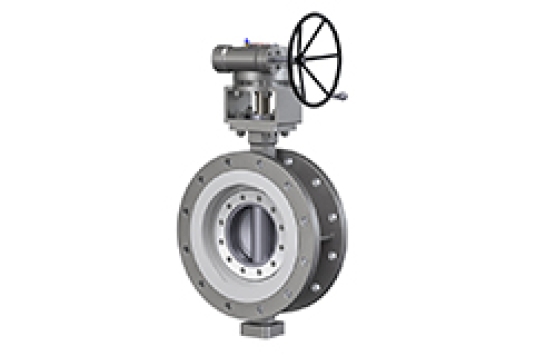

Eksantrik Kelebek Vana
Çok katmanlı sert contalı kelebek vana, eksantrik metal bir conta yapısına sahiptir. Yapısı ve işlevsel özellikleri bakımından çift eksantrik kelebek vanalar, üçlü eksantrik kelebek vanalar ve daha gelişmiş dört eksantrik kelebek vanalar olarak sınıflandırılabilir. Sızdırmazlık şekli metal-metal sızdırmazlıktır ve metal conta halkaları değiştirilebilir. Metal conta, paslanmaz çelik levha ve grafit kompozit levha conta halkası-metal conta.
Üretim Aralığı
-
Gövde malzemesi: karbon çeliği, paslanmaz çelik, alaşımlı çelik
-
Tam çaplı ve daraltılmış çaplı tasarım
-
Nominal çap: DN50-DN2000
-
Basınç aralığı: PN6-PN40
-
Yapı Tipi: çift eksantrik, üç eksantrik, dört eksantrik
-
Bağlantı Ucu: Alın kaynağı, Flanş, Kelepçe, Pabuç
-
Çalışma sıcaklığı: -196℃~150℃
-
Çalışma: Manuel, Sonsuz dişli, Pnömatik aktüatör, Elektrikli aktüatör
Tasarım Özellikleri
-
Eksantrik yapı
-
Sert sızdırmazlık malzemesi
-
Sızdırmazlık halkası tasarımı
-
Çift yönlü sızdırmazlık
-
Yangın performansı
-
İtici güçlerin çeşitlendirilmesi
Tasarım Standartları
-
Tasarım ve Üretim: API 609、JB/T 8527
-
Yüz Yüze Boyut: ASME B 16.10、GB/T 12221
-
Flanş Bağlantı Boyutu: ASME B 16.5, GB, JB, HG, SH, BS, DIN, JIS
-
Test ve Muayene: API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 520
