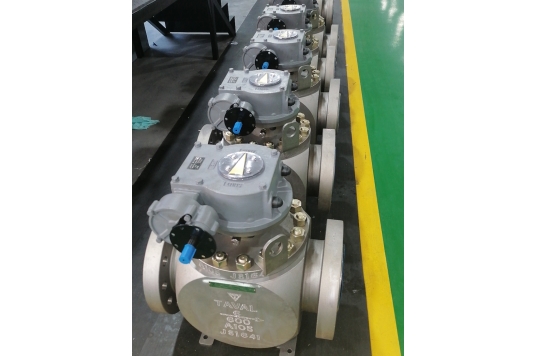

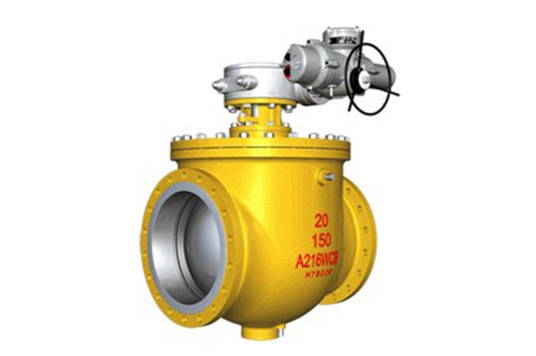

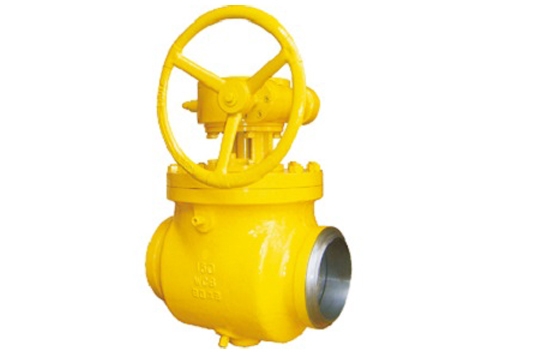

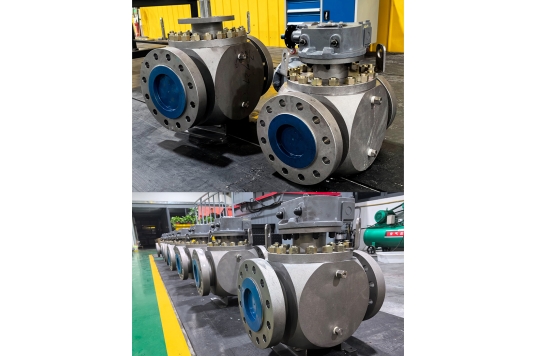

Üstten Monteli Küresel Vana
Üstten monteli küresel vana, entegre bir vana olarak tasarlanmıştır. Destek plakası ve küresi, üst kısımdaki entegre bir pivot üzerine sabitlenmiştir ve kürenin konumu, pivot ve destek plakasının birleşik kuvvetiyle sabitlenir. Bu benzersiz geri çekilebilir vana, valf yuvası, valf gövdesinin, valf gövdesi contasının, metal valf yuvasının ve yayının çevrimiçi olarak değiştirilmesini sağlar.
Üretim Aralığı
-
Gövde malzemesi: karbon çeliği, paslanmaz çelik, alaşımlı çelik
-
Tam çaplı ve daraltılmış çaplı tasarım
-
Nominal çap: DN40-DN1500
-
Basınç aralığı: 0,6 MPa–42 MPa
-
Son Bağlantı: RF, RTJ, BW
-
Çalışma sıcaklığı: -196°C ~ 550°C
-
Çalışma: Sap, Sonsuz dişli, Pnömatik aktüatör, Elektrikli aktüatör, Pnömatik-hidrolik tahrik, Elektro-hidrolik tahrik
Tasarım Özellikleri
-
Tam çap veya küçültülmüş çap
-
Anti-statik cihaz
-
Darbe önleyici valf gövdesi
-
Yangına dayanıklı tasarım
-
Supap sapı çevrim içi olarak değiştirilebilir
-
Entegre vana gövdesi tasarımı
-
Hassas top konumlandırma
-
Elastik arayüz yapısı
-
Kendi kendini kapatan yapı
Tasarım Standartları
-
Tasarım ve Üretim: API 6D, ASME B16.34 (BS5351), API 608, MSS-SP-72
-
Yüz Yüze Boyut: ASME B16.10
-
Flanş Bağlantı Boyutu: ASME B 16.5, NPS 26" ≥ ASME B 16.47'ye göre
-
BW Bağlantı Boyutu: ASME B16.25
-
Test ve Muayene: API 598, API 6D
-
Yangına Dayanıklı Tasarım: API 607/6FA
-
Anti-Statik Tasarım ve Patlamaya Karşı Dayanıklı Gövde
